Kako mjerač pozitivnog pomaka serije M mjeri brzinu protoka?

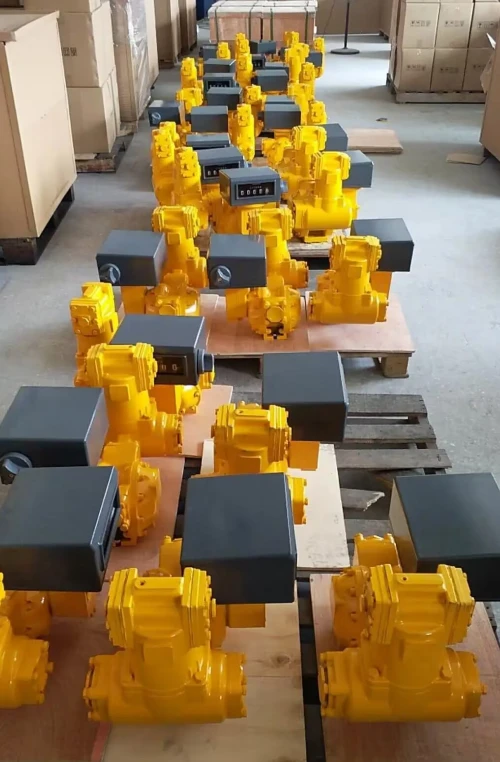

Merač pozitivnog pomaka serije M meri brzinu protoka koristeći svoje sinhronizovane rotore (dva lopatična rotora pomeranja + jedan centralni blokirajući rotor) da uhvati fiksne količine tečnosti dok se rotiraju unutar cilindričnih otvora merača.
Kako tečnost ulazi u mjerač, ona pokreće potisne rotore da se okreću (sinhronizirano sa rotorom za blokiranje, koji održava kapilarnu brtvu između tečnosti uzvodno i nizvodno). Svaka puna rotacija potisnih rotora istiskuje preciznu, fiksnu zapreminu tečnosti. Mjerač zatim izračunava protok tako što broji broj rotacija rotora (preko razvodnih zupčanika: blokirajući zupčanik rotora-sa dvostrukim zupcima rotorskih zupčanika pomaka-rotira na pola svog broja okretaja u minuti, osiguravajući sinhronizirano kretanje) i pretvara ovaj broj rotacije u volumen tokom vremena.
U svojoj srži, mjerač serije M radi na principu pozitivnog pomaka: fizički hvata diskretne, fiksne količine tekućine dok prolaze kroz mjerač, a zatim broji koliko se tih volumena pomjeri tokom vremena kako bi izračunao brzinu protoka. Kućište brojila sadrži tri cilindrična otvora: dva za rotore sa lopaticama i jedan za centralni blokirajući rotor. Ova tri rotora se okreću u savršeno sinhronizovanom odnosu (omogućeno razvodnim zupčanicima na kraju svake osovine rotora) bez kontakta metala-na-metal, što minimizira habanje i osigurava dosljedne performanse.
Kada tečnost uđe na uzvodnu stranu merača, ona vrši pritisak na rotore za pomeranje lopatica, terajući ih da se rotiraju. Kako se svaki pomjerni rotor okreće, njegove lopatice se naizmjenično kreću kroz polu{1}}provrte cilindra mjernog elementa. Sa svakom rotacijom, rotori "hvataju" određenu, kalibriranu zapreminu tečnosti u prostoru između svojih lopatica i unutrašnjih zidova merača. Centralni blokirajući rotor ovdje igra ključnu ulogu: dok se rotira unutar vlastitog otvora, održava neprekidnu kapilarnu brtvu između nemjerene tečnosti uzvodno i odmjerene tečnosti nizvodno. Ova zaptivka sprečava tečnost da zaobiđe rotore za pomeranje (što bi iskrivilo merenja) i obezbeđuje da se samo zarobljeni fiksni volumen kreće sa uzvodne na nizvodnu stranu po segmentu rotora.
Sinhronizacijom rotora upravljaju razvodni zupčanici pričvršćeni na kraj svake osovine rotora. Zupčanik blokirajućeg rotora ima dvostruko više zuba od zupčanika na rotorima pomaka; to znači da se blokirajući rotor rotira na pola okretaja rotora pomaka. Ovaj precizan omjer prijenosa osigurava da se rotori pomaka i rotor za blokiranje kreću u savršenoj harmoniji: rotori pomaka zarobljavaju tekućinu dok se okreću, dok blokirajući rotor prilagođava svoju poziciju kako bi održao brtvu i očistio put za sljedeći zarobljeni volumen-eliminirajući praznine ili preklapanja koja bi mogla utjecati na preciznost mjerenja.
Da bi se ovo mehaničko kretanje pretvorilo u očitavanje brzine protoka, mjerač prati broj rotacija rotora pomaka (ili blokirajućeg rotora, prilagođen za njegovu sporiju brzinu). Pošto svaka puna rotacija rotora za pomeranje odgovara poznatoj, fiksnoj zapremini tečnosti (kalibriranoj tokom proizvodnje), množenjem broja rotacija sa ovom fiksnom zapreminom dobija se ukupna zapremina tečnosti koja je prošla kroz merač. Podeljenje ove ukupne zapremine sa vremenom proteklim tokom perioda merenja daje brzinu protoka (npr. litara u minuti ili galona po satu).
Ovaj dizajn osigurava da mjerač serije M pruža pouzdana mjerenja protoka u širokom spektru primjena-od prijenosa tekućine do kontrole procesa-čak i za fluide s različitim viskozitetima, budući da je mehanizam pozitivnog pomaka manje osjetljiv na turbulenciju protoka od drugih tipova mjerača (npr. turbinski mjerači). Nedostatak kontakta metala-na-također znači da mjerač zahtijeva minimalno održavanje, dok kapilarna zaptivka održava tačnost sprečavajući klizanje tečnosti između uzvodnog i nizvodnog dijela. Ukratko, mjerenje brzine protoka mjerača M serije oslanja se na precizno, ponovljivo hvatanje fiksnih volumena tekućine putem sinkroniziranih rotora, sa zupčanikom{8}}pokrenutim tempom i mehanizmom za zaptivanje koji garantuje da se svaka zarobljena zapremina tačno broji i pretvara u podatke o brzini protoka.
